產品介紹：
行車式吸泥機由1 工作橋,、 2 驅動行走裝置,、 3 吸泥系統、 4 撇渣裝置（選擇件）,、 5 電控柜,、 6 虹吸發生器（虹吸方式）等組成,。在斜管沉淀池中使用時，還需安裝池底吸泥架和吸泥吊架,。
3.1 傳動裝置：采用軸裝式減速機作為驅動動力,，裝在行車兩端梁上，為雙驅動,，結構緊湊,，裝卸方便，其上設有過載保護裝置,，當設備驅動過載時,，起停機保護作用（調節壓緊彈簧調節預壓力）。
3.3吸泥系統：采用四臺潛污泵作為吸泥動力,，裝在行車平臺上，與排泥管路相連,。行車沿池長方向運行時,，潛污泵將池底沉淀污泥吸至管道中，經排泥管路排列到泥槽內,。
3.4撇油裝置：吸泥機上裝有撇油刮板將池體內漂浮的浮油刮集到池體的兩端,，再由池體兩端的排油裝置排除。
3.5排泥管路：與潛污泵相連,，用來排除排污泵吸至管路中的污泥,。
3.6吊架：與行車平臺相連，用來支承懸掛吸泥管路及刮泥板等,。
3.7刮泥板：用來刮集沉淀于池底的污泥,，其結構呈菱形更有效的實現刮集污泥的作用，刮泥板底端距池底有一定的距離,，目的為減小設備在運行中的阻力,，且使污泥有更好的流動性，便于潛污泵吸排,。
3.8電氣控制箱：
該機具有手動,、緊停、反向,、切斷,、延時等控制功能，若發生故障或維修原因可通過停止按鈕關閉電機,，實現緊急切斷,。
行車運行到沉淀池兩端時，通過限位開關,，可將行車停留或反向運行,，控制箱內設有延時裝置,，可調節延時時間來控制設備運行的時間間隔。另外還有吸泥泵的開,、停與行車分控,，以及漏電保護功能。
3.9行程控制裝置：安裝在驅動裝置的兩端,，與鋼軌上的限位質子相碰撞,，實現行車的往復運動。

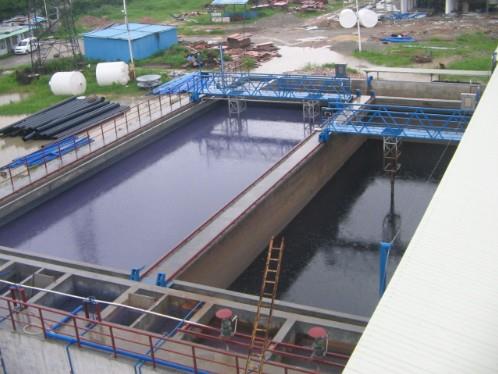

本設備由四點支撐行走大梁橫跨在平流式沉淀池上,，雙邊驅動,，池兩邊均鋪設鋼軌，從池的一端運行到池子的另一端,，邊行走邊吸泥,，撞到行程控制，折返行走,，回程吸泥,，完成一個工作周期。
行車式刮吸泥機的處理量：1000 噸,、2000 噸,、3202 噸、5686 噸,、3654 噸,、654878噸、7887854噸,、65898 噸

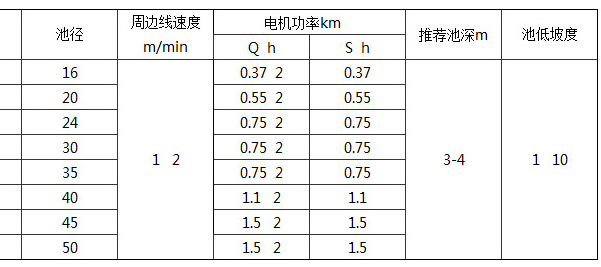

技術參數:：
