一,、概述

本設備是我廠在引進消化吸收國外先進技術的的基礎上研制生產的新一

代黑液提取和紙漿洗滌設備,。它具有動力消耗低（僅為其它洗漿設備的二十分之一）、設備造價低,、稀釋因子小,、進漿濃度小（可適合2%左右）,、出漿濃度高（可達 25%以上）,、纖維流失率極低等特點，是現有各種黑液提取和紙漿洗滌設備,，尤其是各種水平帶式和螺旋網帶式洗漿設備的更新?lián)Q代產品,。

二、結構特點

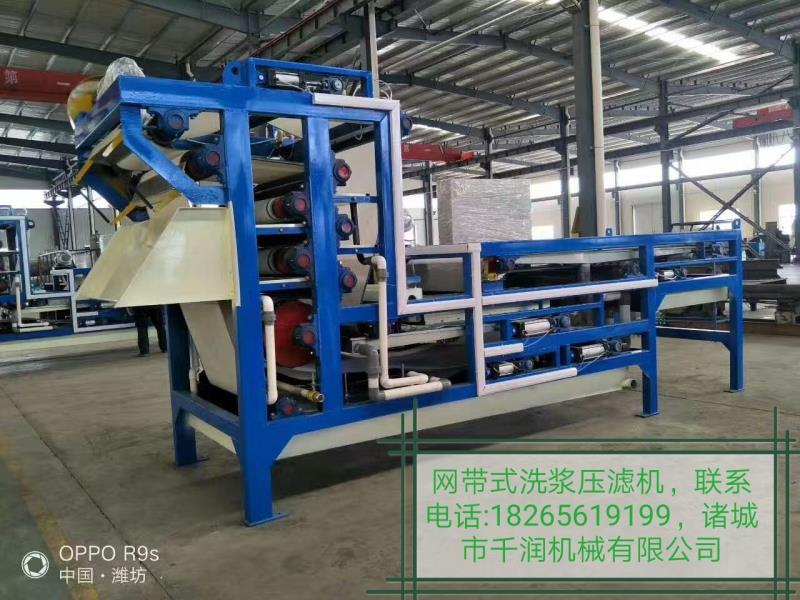

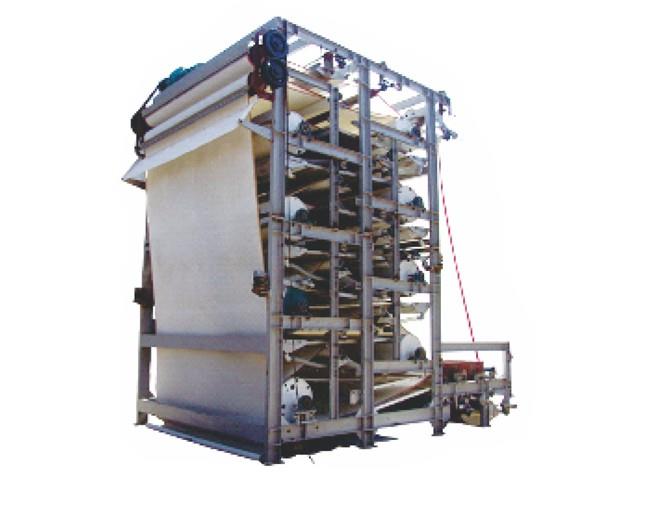

本設備主要由機架,、布漿器,、傳動輥、脫水輥,、導網輥,、糾偏輥、張緊輥及

靠稅水輥支撐實現封閉循環運動的上,、下網組成,，此外還設置有洗網噴水管,、洗 漿噴水管、噴水管溢流槽,、脫水輥接水槽,、振動棒及自流洗滌水刮刀等。

傳動輥帶動上網和下網作循環運動,，兩傳動輥上各置一把刮刀,，上、下網利

用張緊輥張緊,、利用糾偏輥糾偏,，布漿器位于導輥上方，上,、下網能重疊經過脫水輥,，每只脫水輥各置一只接水槽和一只噴水管（進漿后進一只脫水輥無噴水管），每只噴水管下置有溢流槽,，經過噴水管的網子下部置有一只振動棒,，這種配置，為漿料的逆流洗滌倉造了條年,。為強化紙漿的脫水效果,，一根脫水輥設計成了孔輥，方便了脫水,，之后的每一只脫水輥均做成光輥,，以使噴水管噴出的水能穿透紙漿的整個厚度方向，防止了部分洗滌水“短路”,。

脫水輥的數量可根據漿料的不同及漿料洗凈度的要求來設計，一般設計為

4-15根,，即可實現4-15段逆 逆流洗漿,。

三、工作原理

依據本設備各部位的功能,，整個洗滌脫水過程可分為預壓脫水區和加壓脫水

區二部分,。漿料經布漿器均勻地分布在下網上進入預壓脫水區，漿料在預壓區內 脫色大部分自由水,，然后被夾在上,、下網之間進入加壓脫水區。在該區,，被雙網夾持的漿料經過脫水輥時,，漿料在厚度方向上被壓縮，實現強制脫水,。同時,，在兩個脫水輥之間上網與下網被一支輥子撐開,，用洗滌水不斷地對網子之間的漿料進行沖洗，然后用振動棒振動網上的紙漿,，使纖維細胞壁和細胞中的黑液不斷地擴散出來,，置換出的黑液在下一只脫水輥中被脫除。這樣,，經過多個置換及強制脫水的循環,，漿料被洗凈。洗滌水采用逆流洗滌法循環利用,，大大減少了用水量,，提高了黑液濃度，有利于廢水的處理,，最后,，漿料進入最后一個脫水輥脫水后由安裝在傳動下輥上的刮刀將漿餅剝落，卸去漿料的濾網經高壓水沖干凈后進入下一個工作循環,。

- 1 -
