自洗式振框平篩是制漿造紙廠用于篩選漿料的設備,。本機結構簡單，排渣能力強,，噪音?。黄降缀Y板易于制造,，操作維修方便,。本機是制漿造紙工廠提高紙漿質量,、篩除混雜在漿料中的各類雜質的篩選設備，能達到各類漿料的篩選要求,。

二,、適用范圍及工作原理

本設備適用范圍較廣，適用于木漿,、草漿,、廢紙漿等各類漿料的篩選，用于連續篩除含在紙漿懸浮液中的各種雜質,，例如：塑料,、橡膠、乙烯基氯化物,、熱熔物、粗渣和殘留節子等,。

自洗式振框平篩的工作原理是：電動機帶動主軸使其進行高速回轉,，此時在主軸兩端的偏重輪產生很大的離心力，使懸吊在彈簧上的篩框作橢圓軌跡的振動,。篩板表面鉆有Φ2～Φ12mm的篩孔或?qū)?/span>0.5～0.75mm的篩縫,，以適應不同漿料的篩選要求。在篩框底部聯接一個一定高度的氣封室,，電機開始運轉后調節漿槽漿位至氣封室底部以上,，使篩板位于漿槽的漿料液面以上，此時,，當篩體作上下振動時,，密封在氣封室內的空氣會產生壓力脈動。當篩板向上運動時漿料通過篩孔浸入漿槽,，這樣就使篩板進行連續的自清洗而不使篩板堵塞,，既保持了篩板清潔通暢，又提高了篩選質量和生產能力,。

三,、主要規格及技術參數

四、主要結構

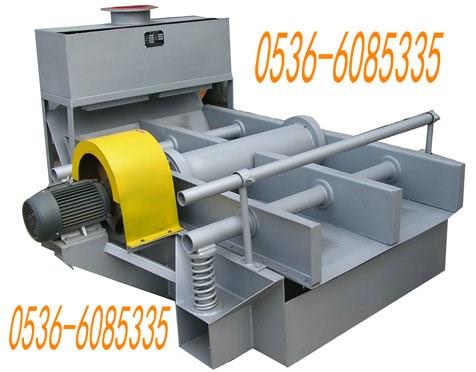

本機由篩體,、激振器,、減振器、漿槽,、漿箱,、噴水裝置和彈性聯軸器等部件組成。

篩體由篩框,、篩板和氣封室等主要組件構成,。篩板,、氣封室等零件與篩框之間的結合采用螺栓聯接，篩框采用鉚接結構,。整個篩體由兩根無縫鋼管支承在兩對減振器上,。激振器是由二端裝有完全對稱的偏重塊和軸承組成。激振器用螺栓和篩框連成一體,，激振器帶動偏重塊旋轉從而產生篩體的振動,。激振器大致安裝在篩體的重心位置上。在篩框外側裝有二對減振器,，采用可調節的懸吊式吊帶進行減振,。減振器在啟動和停機時可較平穩地通過共振區，安裝方便,，便于調整,，價格低廉。減振器與漿槽外側用螺栓聯接,，漿槽是一鋼板焊接的槽體,，內設漿位調節裝置，以調節槽體內的漿位高度,，在正常運轉時借助漿位調節裝置的調節作用,，使?jié){槽內的漿位沒過氣封室的底部，使在漿槽內的漿面與篩板底面之間形成一個氣封區,，當篩體在激振器的作用下做上下振動時,，密封在氣封室內的空氣便產生壓力脈動，篩后良漿通過閘板底部流出,，由出漿口排出,。在篩體和漿槽上部設置了擋漿罩，作用是擋住因氣封室壓力脈動而噴出的漿料,。擋漿罩工作時罩住,，清洗時則可翻起。電動機和篩體之間采用撓性聯鈾器聯接,，撓性聯軸器的中間軸通過三個M12螺栓與兩邊的圓形夾布橡膠盤聯接,。同時，篩體激振器和電動機主軸上的聯軸器也各用三個M12螺栓與圓形夾布橡膠盤聯接,，這種聯軸器安裝和更換零件均比較方便,。
