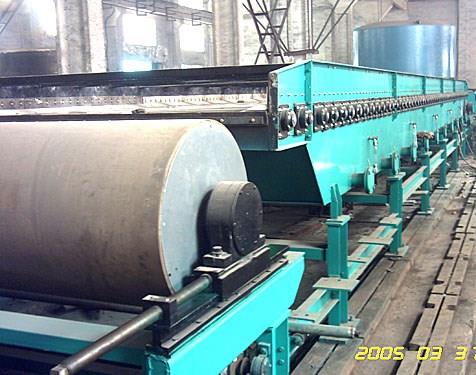

| 螺旋網帶洗漿機,；真空螺旋網帶洗漿機 |
|
本產品是制漿造紙廠粗漿洗滌及3黑液提取的主要設備之一,，是在保留帶式洗滌上漿容易,、操作簡便,、可靠、設備及土建投資等基礎上,，同時針對膠帶式洗漿機開孔率低,、跑、冒,、滴,、漏嚴重，更換交代費工,，費時的缺點而開發出的一種新型洗滌及提取黑液專利產品,。其專利號為：90205627.1。該產品的主要優點是：
（1） 適應性廣,，該機適應于各種漿種,，漿料上網容易，上漿濃度高,，厚薄均勻宜于調整漿層厚度,，操作方便，調節靈活，車速在0-30米/分范圍內無級調速,。
（2） 該機過濾部分是由濾網和支承網兩部分組成,。支承網采用了螺旋聚脂網帶，開孔率大于60%,，因此其負壓源為高壓離心機抽吸,，故正機可根據工藝布置情況可采用單層或雙層形勢布置，可大大減少基建投資,。由于支承網和過濾網均為有端網,，安裝、維護和檢修方便,，更換網在4小時內即可完成,。
（3） 支承網和濾網均有氣動調偏或校正裝置，保證兩網在允許范圍內自動糾偏,。
（4） 漿料洗滌采用多段遞流洗滌的方式在同一平面內完成,，各段噴洗過濾界限分明，支承網下為滾支承,、均為膠輥結構,，減少輥網的相對摩擦。
（5） 支承網在密封的箱體內運動,，濾網兩邊采用上翻邊形式消除了漿料黑邊和黑液的泄露,，提高了黑液提取率。
（6） 該機中部設有貯液槽,，用以平衡各種液體位差,。同時設備結構緊湊，占地面積小,，減小了附屬設備槽罐的投資,。
（7） 開停機方便，設有流漿箱氣動回流閘板,，主機停車漿料回流,，手動閘板調節漿層厚度等機構。
（8） 整機漿料換洗箱體為密封結構,，避免漿液換洗過程中蒸氣蒸發而引起的操作環境蒸氣彌漫而視力降低,。
二 主要技術參數
|
參數 型號 名稱 |
QJZI
|
ＱＪＺⅡ |
ＱＪＺⅢ |
ＱＪＺⅣ |
|
有效過濾面積（㎡） |
18 |
30 |
40 |
54 |
|
過濾面積尺寸 |
13.6×1.32 |
13．6×2.2 |
13.6×3 |
18×3 |
|
螺旋網帶規格（長×寬m） |
32.5×1.40 |
32.5×2.28 |
32.5×3.08 |
43.45×3.1 |
|
濾網規格（長×寬m） |
34×1.45 |
34×2.33 |
43×3.13 |
45.56×3.1 |
|
進漿濃度（%） |
2-3 |
2-3 |
2-3 |
2-3 |
|
出漿濃度（%） |
12 |
12 |
12 |
12 |
|
生產能力（T/D） |
30 |
40 |
50 |
60 |
|
逆洗段數 |
4-5 |
4-5 |
4-5 |
4-5 |
|
洗滌溫度（℃） |
60-80 |
60-80 |
60-80 |
60-80 |
|
稀釋因子 |
2-3 |
2-3 |
2-3 |
2-3 |
|
黑液提取率（%） |
≥85 |
≥85 |
≥85 |
≥85 |
|
網下負壓（㎜H20） |
450 |
450 |
450 |
450 |
|
風機風壓（Pａ） |
15102 |
15387 |
15298 |
15350 |
|
風機流量（m3／m） |
6594 |
8133 |
9672 |
11211 |
|
風機動力（ＫＷ） |
Y225m-2／45 |
Y250m-2／55 |
Y280S-2／75 |
Y280S-2／75 |
|
主機電機（ＫＷ） |
18.5/4 |
30/4 |
37/4 |
4/45 |
|
配用減速機 |
XL10-59 |
YT-250-90-29 |
YT-250-80-33 |
ZSY280-100 |
|
主機規矩 |
1720 |
2920 |
3380 |
3500 |
|
風機型號 |
9-19-8D-1 |
9-19-8D-2 |
9-19-8D-3 |
9-19-8D-4 |
|
結構尺寸 |
16.8×3×2.07 |
16.8×3.9×2.07 |
16.8×4.66×2.07 |
22.5×5.8×2.8 |
|
設備重量（T） |
12 |
18 |
24 |
64 |
說明：①布置形式：
本機分為左、右手機兩種布置形式,。站在出漿口,，傳動在左側為左手機，反之,，為右手機,。
②主機電機配置有兩種形式,，一種為變頻調速電機，一種為電磁調速電機,。請用戶在訂貨合同中注明,。
③供貨范圍：只供主機。如用戶許配輔機請訂貨時說明,。
三 結構說明
洗滌過濾面是一條有端的在吸濾箱內運動的螺聚脂網支承帶,，和一條有端的附著在支承帶上的聚脂網（30目）組成，支承帶傳遞動力并帶動濾網運行,，在尾輥回程時,，由導網輥將濾網與支承網分開，支承網帶由調整頭輥來張緊,，濾網由濾網張緊輥張緊,。
該設備的流漿箱設有氣動閘板回流和手動閘板回流結構，氣動閘板在停機時自動打開使?jié){料回流手動閘板用作漿層厚度調節及氣動閘板失靈時漿料回流,。
該設備主體有洗滌箱,，頭、尾輥架,，上漿箱,，機架等組成，洗滌箱上設有洗滌槽供沖洗漿料用,，對漿料進行吸濾并收集黑液，將洗滌后的黑液進行收集后供各段遞流洗滌用,，并調整各段給液比平衡各段流量,。
本機共有六段洗滌箱、各段互相間密封隔段,，一段為成型段,，其余五段為遞流洗滌段，其中最后一段為清水洗滌段,，也可根據實際情況 增加一段清水洗滌,。洗滌箱首尾設有吸濾過濾箱，用以保證洗滌效果,。洗滌箱進口有橡膠抹漿板,，使?jié){層均勻。
機架上設有網帶限位輥及校正裝置,，用以保證網帶在允許的范圍內運動和偏離的調整,。濾網同時也設有校正裝置和張緊裝置。
